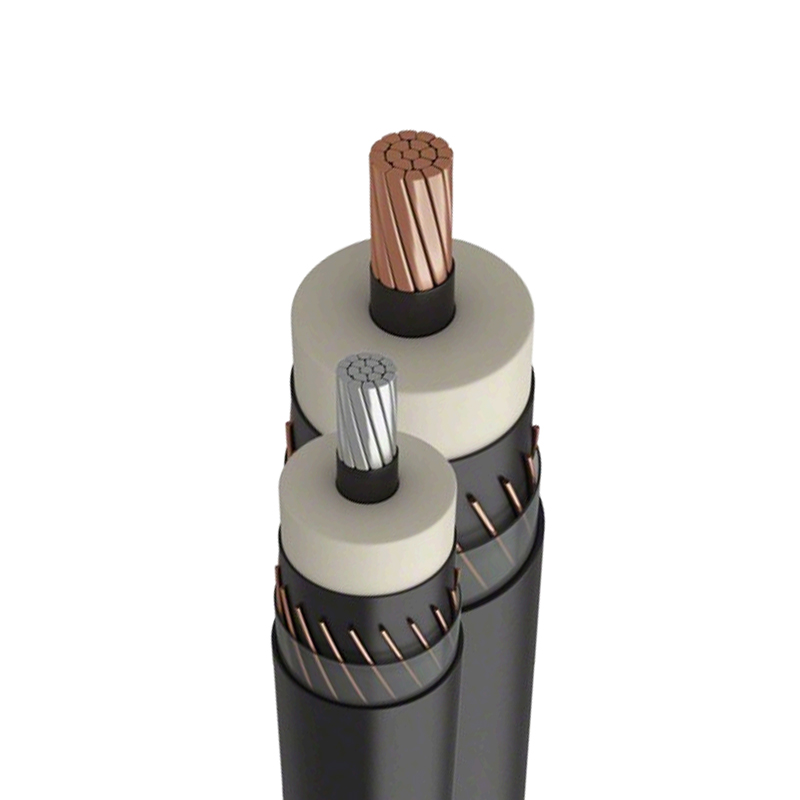

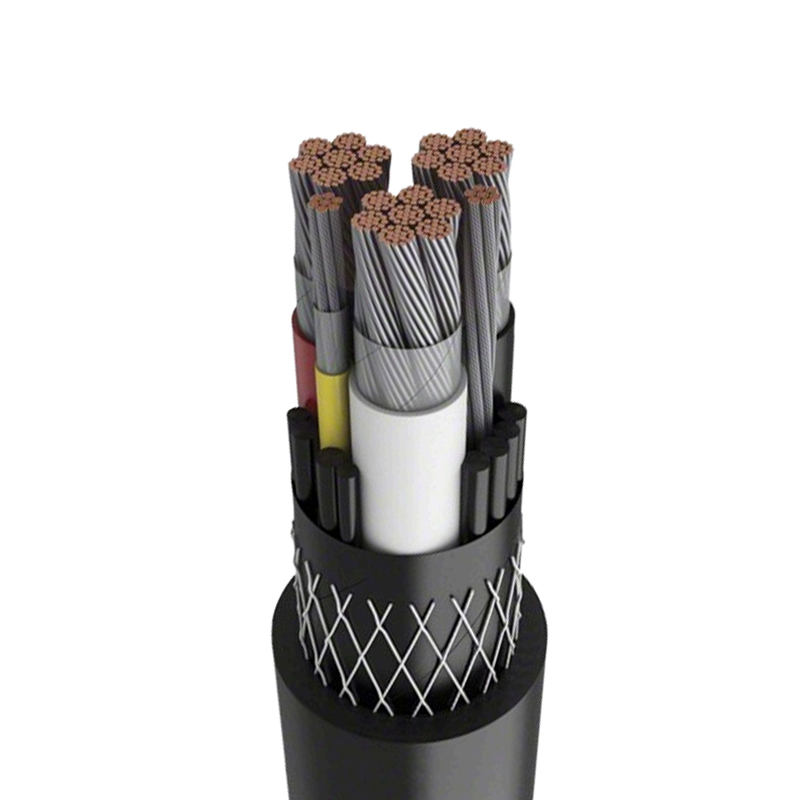

XLPE-eristetty virtakaapeli nimellisjännitteelle 3,6/6kV ~ 26/35kV Toimittajat, Tehdas

Kaapelin tyyppi ja nimi

Kirjoita		Sovellus
Yiv	Kupariydin XLPE-eristetty pvc-vaippainen teho Kaapeli	Sisätiloissa, tunnelissa, kaapelikaivannossa ja muissa paikoissa ei kestä ulkoisia mekaanisia voimia. Yksinapaisia kaapeleita ei saa asentaa magneettisessa hallinnassa. Sisätiloissa, tunnelissa, kaapelikaivannossa tai hautausasennossa ne kestävät tiettyjä mekaanisia ulkoisia voimia, mutta eivät kestä suurta jännitystä. Sisä-, tunneli-, kaapelikaivannon ruoppaus tai maahan laskeminen jne. kestävät mekaanista ulkoista voimaa ja tiettyä jännitystä.
YJLV	Alumiiniydin XLPE-eristetty PVC-vaippa Virtakaapeli
VY	Kupariydin XLPE-eristetty polyeteenivaippa Virtakaapeli
YJLY	Alumiiniydin XLPE-eristetty polyeteeni Vaipallinen virtajohto
Yv22	Copper Core XLPE eristetty teräshihna panssaroitu PVC Vaipallinen virtajohto
YJLV22	Alumiiniydin XLPE-eristetty teräshihna panssaroitu PVC-vaippainen virtajohto
YIV23	Kupariydin XLPE-eristetty teräshihna panssaroitu Polyeteenivaippainen virtajohto
YILV23	Alumiiniydin XLPE-eristetty teräshihna panssaroitu Polyeteenivaippainen virtajohto
YJV32	Kupariydin XLPE-eristetty hienoteräslanka Armoroitu PVC-vaippainen virtajohto
YJLV32	Alumiiniydin XLPE-eristetty hienoteräslanka Armoroitu PVC-vaippainen virtajohto
YJV33	Kupariydin XLPE-eristetty hienoteräslanka Panssaroitu polyeteenivaippainen virtajohto
YJLV33	Alumiiniydin XLPE-eristetty hienoteräslanka Panssaroitu polyeteenivaippainen virtajohto

Tuotanto Kaapelivalikoima

Kirjoita	ytimet	Nimellisjännite kV
		3,6/6	66.6.10	8,7/10 8.7/15	12/20	18/20 18/30	21/35	26/35
		Nimellinen poikkileikkaus mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Huomautus: Yksijohtiminen panssaroitu kaapeli sopii DC-järjestelmään, ei AC-järjestelmään, jossa tulee käyttää ei-magneettisesta materiaalista valmistettua panssaroitua kerrosta tai käyttää magneettisia eristystoimenpiteitä.

Kaapelin rakentaminen

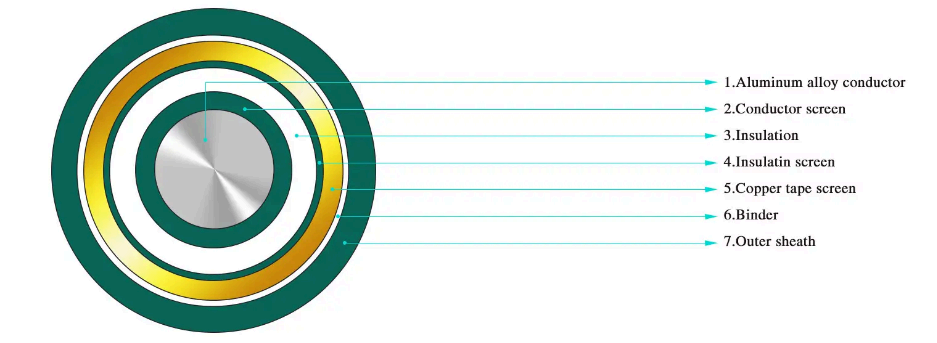

·Yksijohtiminen XLPE-eristysvirtakaapeli nimellisjännitteelle 3,6/6kV ~ 26/35kV

·Yksijohtiminen XLPE-eristeinen teräslanka panssaroitu virtakaapeli nimellisjännitteelle 3,6/6kV ~ 26/35kV

· Kolminapainen XLPE-eristysvirtakaapeli nimellisjännitteelle 3,6/6kV ~ 26/35kV

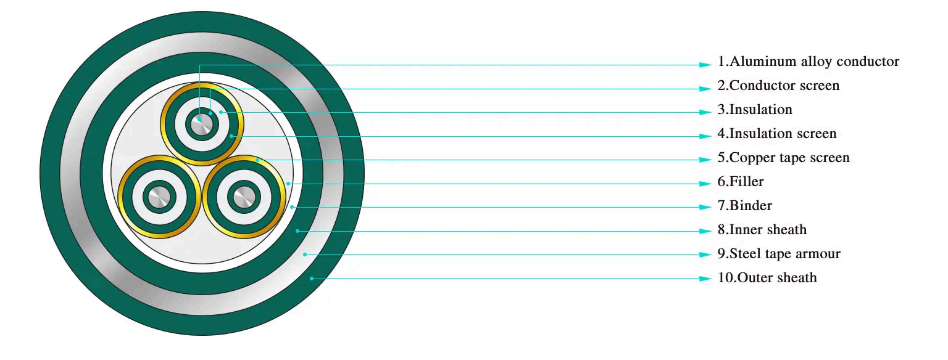

· Kolminapainen XLPE-eristeinen teräsnauhapanssaroitu virtakaapeli nimellisjännitteelle 3,6/6kV ~ 26/35kV

· Kolmijohtiminen XLPE-eristeinen teräslankainen panssaroitu virtakaapeli nimellisjännitteelle 3,6/6kV ~ 26/35kV

Kaapelin tyyppi ja nimi

Nimellinen risti- poikkileikkaus alueella mm 2	Eristeen paksuus mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Yhteensä noin halkaisija mm	Laskettu kaapelin paino		Noin yleisesti halkaisija mm	Laskettu paino / kaapeli		Noin yleisesti halkaisija mm	Laskettu paino / kaapeli
		Yhteensä noin halkaisija mm	YJV YJY	YJLV YJLY	Noin yleisesti halkaisija mm	YJV22 YJV22	YJLV23 YJLV23	Noin yleisesti halkaisija mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
