Aurinkokaapelit
Tuoteluokka

Aurinkokaapelit Valmistajat

Aurinkosähkökaapelit ovat kriittisiä johtimia, jotka on erityisesti suunniteltu aurinkosähkön (PV) sähköntuotantojärjestelmiin. Toisin kuin tavalliset kaapelit, niiden on kestettävä erittäin ankaria ulko-olosuhteita, kuten voimakasta UV-säteilyä, korkeita ja matalia lämpötiloja, sadetta, lunta ja otsonieroosiota. Lisäksi aurinkokaapeleiden vaippamateriaalilla on erinomainen mekaaninen lujuus ja kulutuskestävyys, minkä ansiosta se kestää asennuksen ja huollon aikana mahdollisesti kohdattavat puristus-, taivutus- ja vetojännitykset.
Sopivan kaapelikoon valinta edellyttää virran, jännitetason ja kaapelin pituuden perusteellista harkintaa, jotta varmistetaan, että jännitehäviö on hyväksyttävällä alueella. Kansainvälisesti aurinkokaapeleiden tuotantoa ja käyttöä koskevat tiukat sertifioinnit ja standardisäännökset, joita ovat myöntäneet viralliset tahot, kuten TÜV, UL ja IEC. Sertifikaatit, kuten TÜV PV1-F ja UL 4703, ovat tärkeitä vertailukohtia kaapelin laadun ja luotettavuuden mittaamisessa ja varmistavat, että aurinkokaapelit voivat palvella maailmanlaajuisia aurinkovoimaloita tehokkaasti, turvallisesti ja luotettavasti.

Wuxi Sanxin Cable Co., Ltd.

Tietoja meistä

Yritys on erikoistunut sähkö-, rakennus-, petrokemian-, ilmailu-, elektroniikka- ja muilla aloilla laajalti käytettyjen ilmajohtimien, korkea- ja pienjänniteristikoitettujen kaapelien, palonesto- ja palonkestokaapeleiden, ohjauskaapeleiden, erikoiskaapeleiden jne. tuotantoon. kaapelituotteemme käyvät läpi tiukat suorituskykytestit ja turvallisuussertifikaatit. Toimimalla omalla tehtaallamme ja hallitsemalla koko toimitusketjua eliminoimme välittäjät. Tämä suora ohjaus mahdollistaa tiukan laadunvarmistuksen jokaisessa vaiheessa ja varmistaa luotettavat, lyhyet toimitusajat. Uskomme, että jatkuvan teknologisen innovaation ja prosessien parantamisen avulla voimme jatkuvasti parantaa tuotteiden laatua vastaamaan asiakkaiden tarpeisiin maailmanlaajuisesti.

Tehdaskierros

  • Wuxi Sanxin Cable Co., Ltd.
  • Wuxi Sanxin Cable Co., Ltd.
  • Wuxi Sanxin Cable Co., Ltd.
  • Wuxi Sanxin Cable Co., Ltd.
  • Wuxi Sanxin Cable Co., Ltd.

Ota meihin yhteyttä nyt

Tarjoa sinulle
Tuoreimmat yritys- ja teollisuusuutiset
Näytä kaikki uutiset

alan tietämys

Wuxi Sanxin Cable Co., Ltd. on Kiinassa toimiva yritys Aurinkokaapeleiden valmistaja tuottaa TÜV-, IEC- ja UL-sertifioituja aurinkosähköisiä tasavirtakaapeleita maahan asennettuihin laitoksiin, kaupallisiin kattoihin ja asuinrakennuksiin. Valikoimamme kattaa H1Z2Z2-K 1,5 kV DC, IEC 62930 kaksoissertifioitu, UL 4703 PV Wire 1000/2000 V, alumiininen aurinkokaapeli ja kaksijohtimiset rakenteet, jotka kaikki on rakennettu tinattujen kuparijohtimien, elektronisäteen ristisilloitetun eristeen ja halogeeniresistenttivapaan eristeen ympärille.

Aurinkokaapelivalikoimamme ja kuhunkin tyyppiin sopiva

Valmistamme viisi ydinaurinkokaapeliperhettä omasta tehtaastamme Yixingistä, Jiangsusta, jotka kattavat DC-sarjan, ryhmän homerun ja invertteripuolen liitännät aurinkosähköjärjestelmässä. Jokainen tuoteperhe on sijoitettu tiettyä sertifiointijärjestelmää, jänniteluokkaa ja asennusympäristöä vasten, joten oikea tuote valitaan projektistandardista yleisen luettelon sijaan.

Tuoteperhe Sertifiointi / standardi Jänniteluokka Tyypillinen sovellus
TüV EN50618 H1Z2Z2-K DC 1,5KV aurinkokaapeli TÜV EN50618 H1Z2Z2-K 1,5 kV DC / 1,0 kV AC Eurooppalaisen standardien mukainen jono- ja ryhmäjohdotus

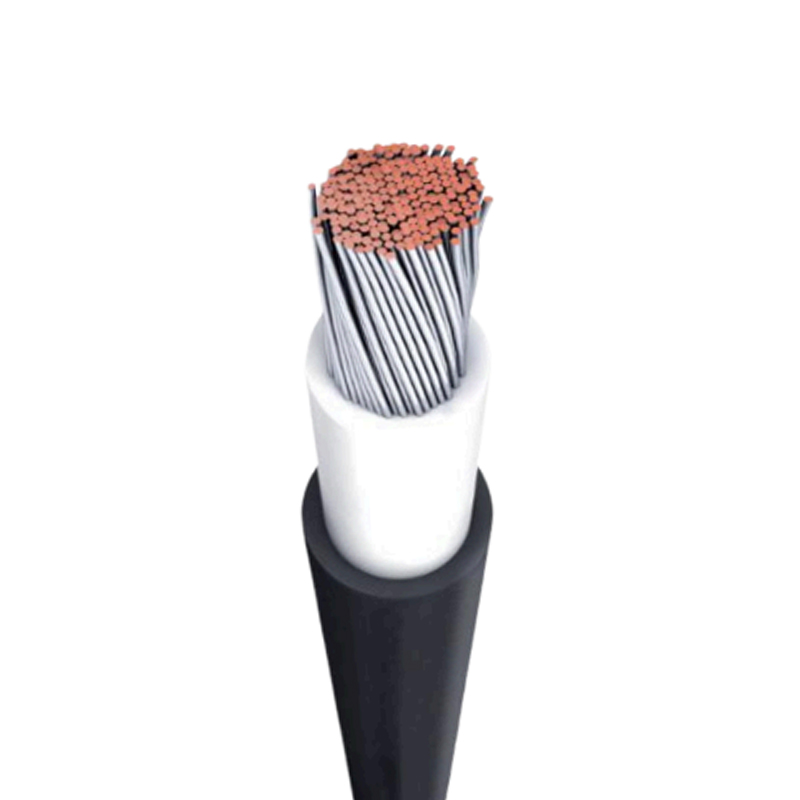

TüV H1Z2Z2-K & IEC 62930 DC 1,5KV aurinkokaapeli TÜV EN50618 IEC 62930 1,5 kV DC Projektit, jotka vaativat kaksoissertifioinnin

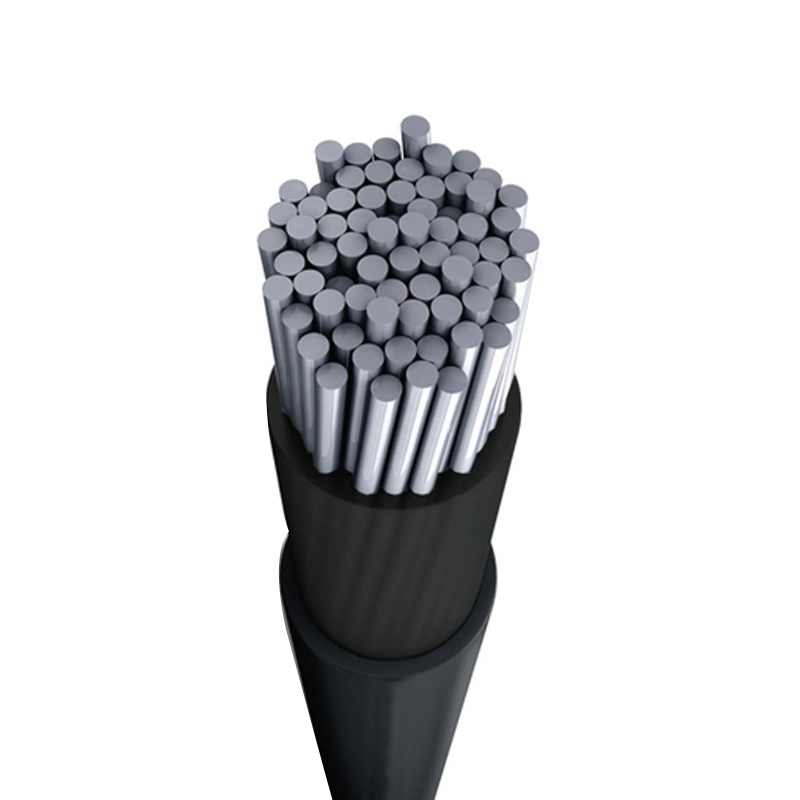

UL 4703 PV WIRE 1000/2000V aurinkokaapeli UL 4703 1000/2000 V Pohjois-Amerikan aurinkosähköjärjestelmät ja 2000 V arkkitehtuurit

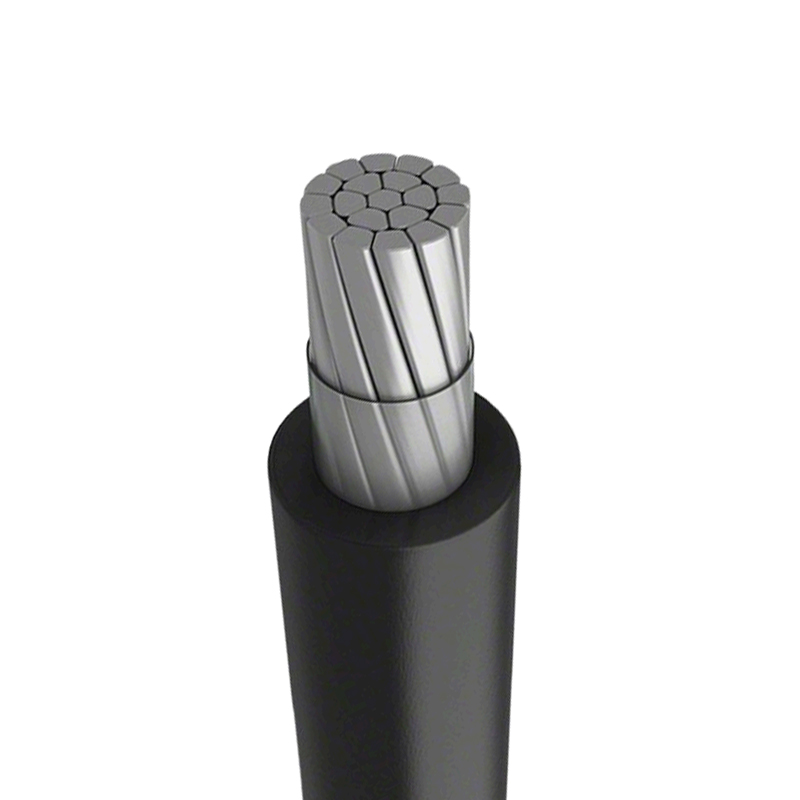

ALUMIINIINEN AURINKOKAAPELI Hankkeen erittely 1,5 kV DC class Kustannusoptimoidut suurikokoiset DC-käytöt
TWIN CORES AURINKOKAAPELI TÜV 1,5 kV DC class Kaksiytiminen DC-ajot ja valmiiksi kootut valjaat

Johdin, eristys ja vaipparakenne

Aurinkokaapeleissamme käytetään tinattua elektrolyyttistä kuparia IEC 60228 luokan 5 mukaisesti, mikä ylläpitää vähähäviöistä siirtoa pitkien käyttöaikojen ajan ja kestää hapettumista johtimen pinnalla. Eristys ja vaippa ovat elektronisuihkulla silloitettuja yhdisteitä, joita käytetään kaksikerroksisena rakenteena, mikä antaa kaapelille UV-, otsoni-, lämpötila- ja kosteuskestävyyden, jota ulkoinen tasavirtajohdotus vaatii.

  • Johtaja: Tinattua hehkutettua kuparia, joustava luokan 5 säikeistys tiukoille taivutussäteille ja kentän päätteelle.
  • Eristys: Elektronisuihkulla silloitettu polyolefiini, kaksikerroksinen rakenne sähköeristykseen ja lämpöstabiilisuuteen.
  • Vaippa: Halogeeniton, paloa hidastava silloitettu yhdiste, jossa on UV- ja säänkestävä.
  • Lämpötila-alue: Kiinteä asennus -40 °C - 90 °C, johtimen maksimilämpötila 120 °C.
  • Palon suorituskyky: EN 60332-1-2 liekin etenemiskestävyys.
  • Käyttöikä: Rakenne ja materiaalit on valittu aurinkosähköjärjestelmän ennustetun 25 vuoden käyttöiän mukaan.

Kriittiset tekniset tiedot ja konfigurointivaihtoehdot

Rakennamme aurinkokaapeleita, joiden poikkipinta-ala on 1,5 mm² - 35 mm², ja AWG vastaa 14 AWG - 6 AWG UL 4703 -perheessä. Alla olevassa taulukossa on yhteenveto johtimen, eristeen ja vaipan mitat, jotka ohjaavat jännitehäviötä, virransiirtokapasiteettia ja asennusvälystä.

Poikkileikkaus Johtimen rakentaminen Eristyksen paksuus Takin paksuus Max. Johtimen vastus
1,5 mm² 30 / 0,25 mm 0,9 mm 1,1 mm 13,7 mΩ/m
2,5 mm² 49 / 0,25 mm 0,85 mm 0,9 mm 8,21 mΩ/m
4,0 mm² 56 / 0,285 mm 0,95 mm 0,8 mm 5,09 mΩ/m
6,0 mm² 84 / 0,285 mm 1,02 mm 0,9 mm 3,39 mΩ/m
10,0 mm² 80 / 0,4 mm 0,7 mm 0,8 mm 1,95 mΩ/m
16,0 mm² 128 / 0,4 mm 1,1 mm 1,0 mm 1,24 mΩ/m
25,0 mm² 196 / 0,4 mm 1,1 mm 1,0 mm 0,795 mΩ/m
35,0 mm² 276 / 0,4 mm 1,1 mm 1,0 mm 0,57 mΩ/m

Konfigurointivaihtoehtoja ovat musta tai punainen vaipan väri napaisuuden tunnistamista varten, yksi- tai kaksijohtiminen rakenne ja jännitearvot 1,0 kV - 2,0 kV DC sertifiointiperheestä riippuen. Pienin taivutussäde on 4 × kokonaishalkaisija kiinteässä asennuksessa ja 5 × taipuisa reititys, joka ohjaa kaapelihyllyn sijoittelua ja liittimen välystä seuranta- ja kattojärjestelmissä.

Sovellus sopii kaikille aurinkosähköprojektityypeille

Aurinkokaapelit toimivat aurinkosähköjärjestelmän ankarimmassa osassa: alttiina suoralle UV-säteilylle, lämpökierrokselle, sateelle, lumelle ja otsonille, ja ne reititetään usein terävien reunojen ja liikkuvien rakenteiden yli. Rakenteemme valitaan sopimaan asennusympäristöön yhden yleisen spesifikaation sijaan.

  • Maahan asennetut kasvit: Pitkät DC-homerunit hyötyvät 10 mm² – 35 mm²:n johtimista, jotta jännitehäviö pysyy 1–3 %:n suunnittelukynnyksen sisällä.
  • Kaupalliset ja teolliset katot: Joustavat luokan 5 johtimet ja tiukat taivutussäteet sopivat ahtaisiin tarjottimiin ja lyhyisiin jousikulkuihin.
  • Asuinrakennusten katot: 4 mm² ja 6 mm² H1Z2Z2-K -kaapelit sopivat yleisiin johtovirtoihin ja invertteriliittimiin.
  • Seuranta- ja kelluvat järjestelmät: Kaksiytiminen ja joustavat rakenteet kestävät toistuvaa liikettä ja taipumista.
  • 2000 V arkkitehtuurit: UL 4703 PV Wire tukee seuraavan sukupolven korkeajännitteisiä tasavirtamalleja.

Laadunvalvonta ja hyväksyntätestaus

Tuotantoprosessimme ulottuu raaka-aineen valmistelusta langan vetämiseen, kertymiseen, eristeen suulakepuristamiseen, kaapelointiin, vaipan suulakepuristamiseen ja tarvittaessa panssarointiin, ja tarkastus suoritetaan jokaisen prosessivaiheen jälkeen. Lopputuotteet testataan asiakkaiden vaatimusten ja kansainvälisten standardien mukaan, mukaan lukien johtimien resistanssi, eristyksen eheys ja vaipan suorituskyvyn tarkastukset.

  • Johtimen resistanssitesti virransiirron suorituskyvyn tarkistamiseksi.
  • Eristyksen eheyden ja sähköisen suorituskyvyn testaus.
  • Vaipan fysikaalisten ja sähköisten ominaisuuksien testaus.
  • Jännitetesti 6,5 kV AC:lla H1Z2Z2-K ja 6,0 kV AC UL 4703 -rakenteille.
  • Liekin leviämisen testaus standardin EN 60332-1-2 mukaan.

Toimimme omalla tehtaallamme ja hallinnoimme toimitusketjua itse, mikä ylläpitää laadunvalvontaa jokaisessa tuotantovaiheessa ja tukee luotettavaa toimitusaikataulua. Kaapelituotteissamme on jokaiselle perheelle sopiva TÜV-, IEC- ja UL-sertifikaatti ja voimme toimittaa tilattua rakennetta koskevat sertifiointiasiakirjat.

Asennus, huolto ja huollettavuus

Aurinkokaapelit on suunniteltu suoraa ulkokäyttöä ja pitkiä huoltovälejä varten, mutta oikea asennus suojaa 25 vuoden suunnitteluiän. Suosittelemme tarkkailemaan kiinteitä ja taivutettuja säteitä, käyttämään yhteensopivia liittimiä, jotka on mitoitettu samalle jänniteluokalle, ja tukikaapeleita vaipan pistekuormituksen välttämiseksi.

  • Säilytä 4-kertainen kokonaishalkaisijan minimi taivutussäde kiinteillä reiteillä.
  • Salli 5-kertainen kokonaishalkaisija, jossa kaapelit taipuvat seurantalaitteen liikkeen aikana.
  • Käytä UV-suojattuja nippusiteitä ja vältä liiallista kiristämistä alustan siirtymissä.
  • Tarkista vaipan kunto sisääntulokohdissa ja liittimien liitännöissä määräaikaishuollon aikana.
  • Varakaapelipituudet ja vastaavat liittimet voidaan sisällyttää toimitukseen pyynnöstä.

Tiedot, joita käytämme ratkaisusi määrittämiseen

Aurinkokaapelin konfiguraation ja tarjouksen laatimiseksi työskentelemme projektin sähkö- ja asennustiedoista. Mitä tarkemmin työpiste määritellään, sitä tarkemmin pystymme vastaamaan johtimen kokoa, sertifiointiperhettä ja toimituslaajuutta.

Projektin syöttö Miksi tarvitsemme sitä
Järjestelmän jännite ja sertifiointivaatimus Valitsee H1Z2Z2-K-, IEC 62930- tai UL 4703 -perheen
Suurin merkkijonovirta ja yksisuuntaisen ajon pituus Määrittää johtimen poikkileikkauksen ja jännitehäviön
Asennusympäristö ja reititys Vahvistaa vaipan materiaalin, taivutussäteen ja mekaanisen suojan
Johdinmateriaalien mieltymys Valinta kupari- tai alumiinirakenne
Ydinmäärä ja värikoodaus Yksi- tai kaksiytiminen, musta/punainen napaisuusmerkintä
Määrä, rummun pituus ja toimitusaikataulu Pakkaus, toimituslaajuus ja tuotannon suunnittelu
Vaaditut asiakirjat ja testiraportit Todistustodistus ja hyväksymispaketti

Valmistamme myös tehokaapeleita ja alumiiniseoskaapeleita aurinkosähkölaitosten vaihtovirtapuolelle ja laajempaan sähköinfrastruktuuriin, joten yksittäinen projekti voidaan toimittaa tasa- ja vaihtovirtakaapeleille. Räätälöidyt aurinkokaapelirakenteet voidaan kehittää piirustuksista tai näytteistä, kun projekti vaatii standardista poikkeavia mittoja tai vaippaseoksia.

Usein kysytyt kysymykset

Mitä eroa on H1Z2Z2-K:n ja UL 4703 aurinkokaapelin välillä?

H1Z2Z2-K on eurooppalainen TÜV EN50618 -luokitus, jonka nimellisjännite on 1,5 kV DC ja 1,0 kV AC ja jota käytetään IEC-pohjaisissa aurinkosähköjärjestelmissä. UL 4703 PV Wire on Pohjois-Amerikan 1000/2000 V merkintä, jota käytetään UL-yhteensopivissa asennuksissa. Valmistamme molempia perheitä ja voimme toimittaa kaksoissertifioituja rakenteita, joissa projekti kattaa molemmat standardit.

Mikä poikkileikkaus minun pitäisi valita pitkää DC-merkkijonoa varten?

Johtimen koko määräytyy pikemminkin jännitteen pudotuksen kuin ampacityn perusteella. Pitkässä juoksussa työskentelemme tyypillisesti suurimmalla merkkijonovirralla, yksisuuntaisen kaapelin pituudella ja tavoitejännitehäviöllä, joka on 1–3 % järjestelmän jännitteestä. Näissä ajoissa käytetään yleisesti 10 mm² - 35 mm² rakenteita, ja voimme laskea suositellun koon projektitiedoistasi.

Voitko toimittaa räätälöityjä aurinkojohtojen pituuksia ja värejä?

Kyllä. Kehitämme ja valmistamme tuotteita asiakkaiden toimittamien piirustusten tai näytteiden perusteella. Musta ja punainen vaipan värit ovat vakiona napaisuuden tunnistamisessa, ja rummun pituudet, ytimien lukumäärät ja vaippaseokset voidaan konfiguroida projektin vaatimusten mukaan.

Mitä sertifikaatteja aurinkokaapeleillasi on?

Aurinkokaapelivalikoimaamme kuuluvat TÜV EN50618 H1Z2Z2-K, IEC 62930 ja UL 4703 sertifioidut rakenteet. Sovellettava sertifikaatti riippuu tilatusta tuoteperheestä ja toimitamme vastaavan dokumentaation toimituksen mukana.

Kuinka varmistat laadun suuressa aurinkokaapelitilauksessa?

Tarkastamme jokaisen tuotantoprosessin jälkeen ja testaamme lopputuotteet asiakkaiden vaatimusten ja kansainvälisten standardien mukaisesti, mukaan lukien johtimien vastus, eristys ja vaippatestaukset. Koska toimimme omalla tehtaallamme ja valvomme toimitusketjua talon sisällä, laatutarkastuksia sovelletaan johdonmukaisesti koko tilausmäärän osalta.

Mikä on aurinkokaapeleiden odotettu käyttöikä?

Aurinkosähkökaapelirakenteissamme käytetään elektronisuihkusilloitettua eristystä ja halogeenivapaata palonestovaippaa, joka on valittu ennustettuun 25 vuoden käyttöikään, mikä vastaa aurinkosähköjärjestelmän suunniteltua käyttöikää. Todellinen käyttöikä riippuu asennuskäytännöstä, UV-altistumisesta ja mekaanisesta suojauksesta reitin varrella.
