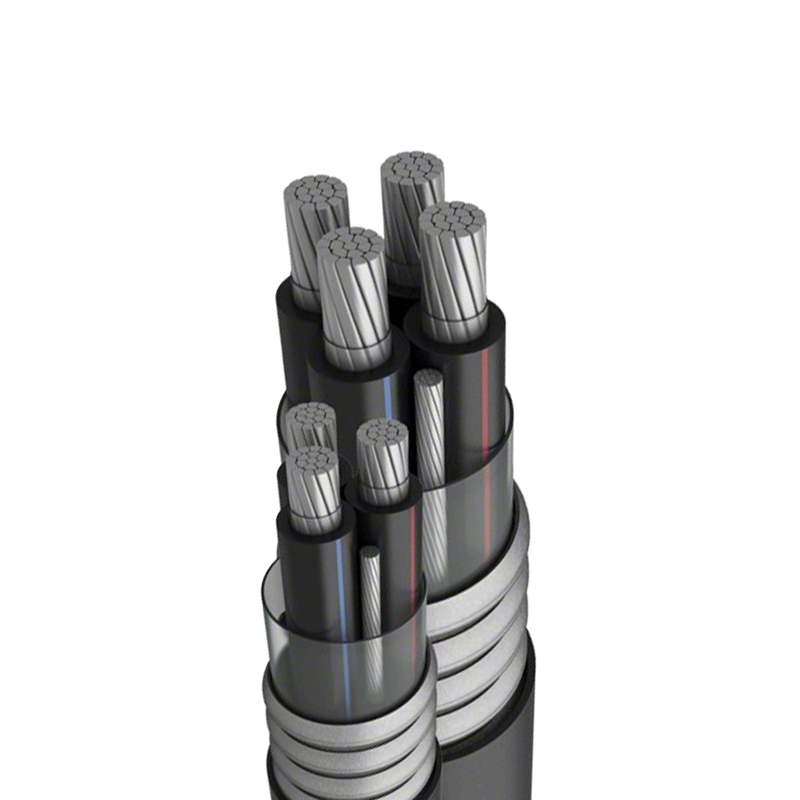

Kupari- ja alumiiniytiminen muovieristetty virtakaapeli, jonka nimellisjännite on 26/35 kV tai vähemmän

• Viitestandardit

Tuote on valmistettu standardin GB12706-2020 tai pyynnöstä IEC, BS, DIN ja ICEA mukaan.

• Sovellukset

Tuote soveltuu käytettäväksi voimansiirto- ja jakelulinjoissa, joiden nimellistehotaajuus on 26/35kv.

• Käyttöominaisuudet

-- XLPE  eristetty  sähkökaapeli nimellisteholle taajuusjännitteelle  Uo/U: 3,6/6kV-26/35kV

·   Max. johtimen sallittu jatkuva käyttölämpötila: 90°C.

·   Max. johtimen oikosulkulämpötila ei saa ylittää 250°C.

·   Asennettavan ympäristön lämpötila ei saa olla alle O°C.

·   Yksijohtimiskaapelin taivutussäteen tulee olla vähintään 20 kertaa kaapelin halkaisija.

-- XL.PE-eristetty sähkökaapeli nimellistehotaajuusjännitteelle Uo/U:0,6/kV.

·   Max. johtimen sallittu  jatkuva  käyttölämpötila  :90°C.

·   Max. johtimen oikosulkulämpötila ei saa ylittää 250 ℃ (enimmäiskesto 5 s).

·   Asennettavan ympäristön lämpötila ei saa olla alle O°C.

·   Kaapelin taivutussäteen tulee olla vähintään 15 kertaa kaapelin halkaisija.

-- XL.PE-eristetty sähkökaapeli nimellistehotaajuusjännitteelle Uo/U:0,6/1kV.

·Max. sallittu  jatkuva  käyttölämpötila  johtimen  :70°C

·Max. johtimen oikosulkulämpötila ei saa ylittää 160°C.

·(5 s  enimmäiskesto)

· Asennettavan ympäristön lämpötila ei saa olla alle 0°C.

·Kaapelin taivutussäteen tulee olla vähintään 15 kertaa kaapelin halkaisija.

• Jännitteen merkintä

Tietyn sovellushallin kaapelin  nimellisjännite  sopii sen järjestelmän  käyttöolosuhteisiin, jossa kaapelia käytetään, ja se ilmaistaan muodossa  Uou (tn)kV   Missä:

·   Uo-: Nimellinen tehotaajuusjännite johtimen ja näytön tai metallivaipan välillä,  jolle kaapeli on suunniteltu;

·   U-:  johtimien välinen nimellisteho-taajuusjännite,  jolle kaapeli on suunniteltu;

·   Hmm-: "Korkeimman järjestelmäjännitteen" enimmäisarvo, jolla laitetta voidaan käyttää.

Kolmivaihejärjestelmän kaapeleiden Uo-arvoja suositellaan seuraavasti:

Ensimmäistä tyyppiä käytetään yksivaiheiseen maadoitusvikaan, joka on enintään 1 minuutti kerrallaan, ja sitä voidaan käyttää myös järjestelmissä, joiden enimmäisaika on enintään 8 tuntia ja kumulatiivinen vuotuinen kokonaisaika enintään 12 tuntia. Toista tyyppiä käytetään järjestelmässä, jossa on pidempi maadoitusvika-aika ja tilanteissa, joissa on korkeammat      vaatimukset kaapelin eristyskyvylle.
