Alumiiniseoskaapelit Valmistajat

Alumiiniseoskaapeleiden valmistaja sähkönjakelu- ja teollisuusprojekteihin

Wuxi Sanxin Cable Co., Ltd. valmistaa Alumiiniseoskaapelit osana laajempaa tehokaapelivalikoimaa, joka sisältää XLPE-eristetyt matala- ja keskijännitekaapelit sekä aurinkokaapelit. Alumiiniseosjohdinteknologiamme vastaa puhtaan alumiinin mekaanisiin rajoituksiin ja tarjoaa nykyaikaisissa jakeluverkoissa, talotekniikassa ja teollisissa syöttöjärjestelmissä vaaditun johtavuuden, joustavuuden ja liitäntävakauden.

Valmistamamme 8030-sarjan alumiiniseosjohtimessa yhdistyvät korkea johtavuus sekä virumis- ja kylmävirtauskestävyys, joten päätteet pysyvät tiukoina lämpökierron aikana. Kaapeleita on saatavana yksi- tai monijohtimisrakenteisina XLPE-eristyksellä, ja konfiguroimme vaipan, panssarin ja palonestoluokan asennusympäristöön sopivaksi.

Alumiiniseoskaapelivalikoimamme

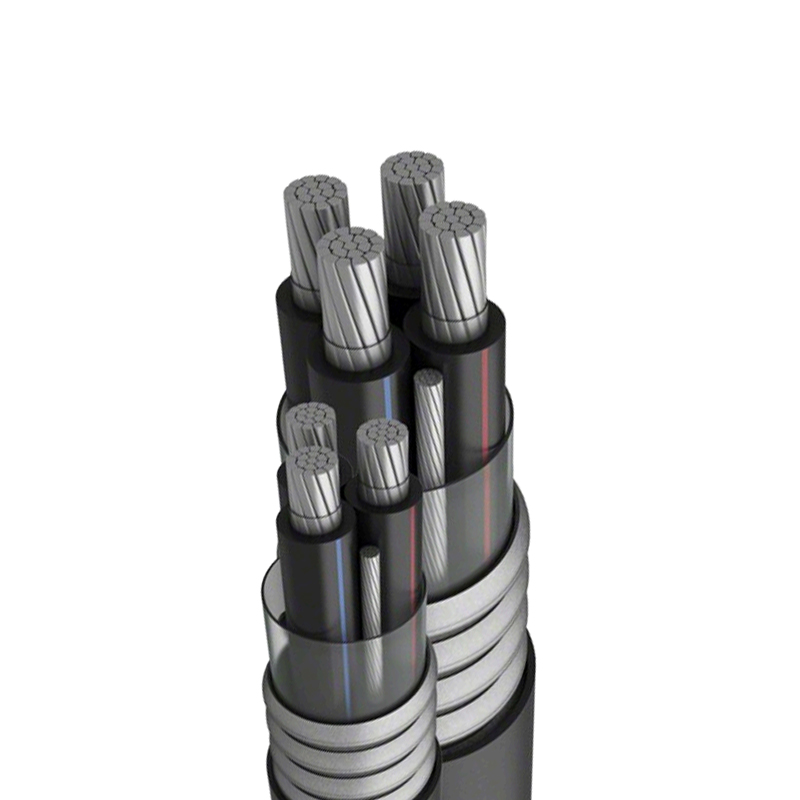

Toimitamme alumiiniseoskaapeleita painopistekategoriana voimakaapelituotannossamme. Valikoima kattaa YJLHV 8030 -sarjan ja siihen liittyvät rakenteet sekä vaihtoehtoja palonestoainelaaduille ja räätälöityille ydinkokoonpanoille. Alla olevassa taulukossa on yhteenveto tärkeimmistä tuotetyypeistä ja niiden tyypillisistä käyttökohteista.

Projekteihin, joissa tarvitaan myös tavanomaisia kupari- tai alumiinivirtakaapeleita, meidän Virtakaapelit valikoima kattaa XLPE-eristetyt mallit 0,6/1 kV - 26/35 kV. Aurinkoenergiaprojekteja voidaan tukea Aurinkokaapelit mukaan lukien TÜV- ja UL-listattu PV-johto.

Miksi alumiiniseosjohtimet

Puhtaat alumiinijohtimet ovat kevyitä ja kustannustehokkaita, mutta ne kärsivät virumisesta ja kylmästä virtauksesta päissä, mikä voi johtaa löystymiseen ja kosketusresistanssin lisääntymiseen ajan myötä. Käyttämämme 8030-sarjan alumiiniseos lisää alumiinisulaan hivenaineita, kuten rautaa, kuparia, magnesiumia ja mangaania. Tämä seostusprosessi parantaa vetolujuutta ja venymää, vähentää virumista ja antaa kaapelille mahdollisuuden kestää toistuvaa taivutusta asennuksen aikana halkeilematta.

Tuloksena on johdin, joka painaa suunnilleen puolet vastaavasta kuparikaapelista, mikä vähentää kuljetus- ja asennustyötä ja säilyttää samalla vakaan sähköisen suorituskyvyn. Seos muodostaa myös itsestään paranevan oksidikerroksen, joka suojaa korroosiolta monissa teollisuusympäristöissä edellyttäen, että päätteet on tiivistetty oikein ja hapettumisenestoaineita käytetään.

Tekniset tiedot ja konfigurointivaihtoehdot

Alumiiniseoskaapelimme on valmistettu GB/T 12706, GB/T 19666, GB/T 31840 ja sisäisen 8030-sarjan standardin mukaan. Johtimen suorituskyky ylittää ASTM B800-05 -vaatimukset. Tarjoamme valikoiman nimellispoikkileikkauksia 10 mm² - 630 mm², joiden virransiirtokapasiteetit vaihtelevat sydämien lukumäärän, asennustavan ja ympäristön lämpötilan mukaan.

• Johtaja: 8030-sarjan alumiiniseos, yksi- tai säikeinen, korkea johtavuus ja joustavuus.
• Eristys: Silloitettu polyeteeni (XLPE), mitoitettu 90°C jatkuvaan johtimen lämpötilaan.
• Ydinkokoonpanot: Yksiytiminen, 2-ytiminen, 3-ytiminen, 4-ytiminen, 5-ytiminen, 3 1, 4 1, 3 2.
• Vaippavaihtoehdot: PVC, halogeeniton vähäsavuinen palonestoaine (WDZA) tai muita materiaaleja pyynnöstä.
• Panssarointi: Teräsnauha tai teräslanka mekaaniseen suojaukseen.
• Jänniteluokka: 0,6/1 kV, 1,8/3 kV, 3,6/6 kV aina 26/35 kV asti.
• Palonsuojaluokka: A-luokan halogeeniton vähäsavuinen tai räätälöity projektikohtaisesti.

Pystymme valmistamaan myös kaapeleita tietyillä vaippaväreillä, paino- ja pakkausvaatimuksilla. Hankkeissa, jotka edellyttävät tiettyä standardia tai sertifikaattia, tarkistamme eritelmän ja vahvistamme vaatimustenmukaisuuden ennen tarjouksen tekemistä.

Sovelluksen sopivuutta ja asennusta koskevia huomioita

Alumiiniseoskaapeleita käytetään voimansiirrossa ja jakelussa, teollisuusautomaatiossa, kaupunkirakentamisessa, petrokemian tehtaissa ja uusiutuvan energian projekteissa. Niiden kevyempi paino ja pienempi taivutussäde verrattuna kuparikaapeleihin tekevät niistä sopivia jälkiasennuksiin, joissa olemassa olevat hyllyt tai kanavat ovat jo ruuhkaisia.

Suoraan hautaamiseen suosittelemme panssaroituja rakenteita, joissa on sopiva ulkovaippa. Tunneleissa ja maanalaisissa sähköasemissa halogeenittomat vähäsavuiset palonestoaineet auttavat täyttämään paloturvallisuusvaatimukset. Kun jyrsitään pitkiä vetoja useilla mutkilla, 8030-metalliseoksen joustavuus vähentää säikeiden siirtymisen ja eristysvaurioiden riskiä.

Päätteet vaativat alumiiniseosjohtimille mitoitettuja puristusliittimiä, hapettumisenestoaineyhdistettä liitäntäpinnoilla ja vääntömomenttiohjattuja työkaluja tasaisen kosketuspaineen saavuttamiseksi. Voimme antaa opastusta yhteensopiviin lisävarusteisiin ja liitosmenetelmiin projektin suunnittelun aikana.

Laadunvalvonta ja testaus

Tuotantoprosessimme kattaa raaka-aineiden valinnan, langan vedon, säikeyden, eristeen suulakepuristuksen, kaapeloinnin, vaipan suulakepuristuksen, panssaroinnin ja lopputestauksen. Jokainen vaihe tarkastetaan ennen kuin kaapeli siirtyy seuraavaan toimenpiteeseen. Lopputestit sisältävät johtimen resistanssin mittauksen, eristysresistanssin ja -jännitteen kestotestit sekä vaipan eheyden tarkastukset.

Toimimme omalla tehtaallamme ja hallinnoimme toimitusketjua raaka-aineista valmiiseen kaapeliin, mikä mahdollistaa tasaisen laadun ja lyhyet toimitusajat. Tuotteemme on sertifioitu China Quality Certification Centerin (CCC) kanssa, ja voimme toimittaa testiraportteja ja vaatimustenmukaisuustodistuksia projektidokumentaatioon.

Tiedot, joita käytämme ratkaisusi määrittämiseen

Tarkan ehdotuksen ja tarjouksen laatimiseksi tarvitsemme seuraavat projektitiedot. Näiden tietojen avulla voimme valita oikean johtimen koon, eristeen paksuuden, vaippamateriaalin ja panssaroinnin sekä vahvistaa toimitusmäärän.

• Jänniteluokka ja järjestelmän maadoitus: 0,6/1 kV, 1,8/3 kV, 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV tai 26/35 kV.
• Kuormavirta ja käyttösuhde: Jatkuva, syklinen tai hätätilanne; odotettu maksimi johtimen lämpötila.
• Asennusmenetelmä: Tarjotin, kanava, suora hautaus, tunneli tai antenni; ympäristön lämpötila ja maaperän lämpövastus, jos se on haudattu.
• Reitin pituus ja vetoolosuhteet: Taivutusten lukumäärä, pystyosuudet ja mahdolliset taivutussäteen rajoitukset.
• Ytimen kokoonpano ja nimellinen poikkileikkaus: Yksi- tai moniytiminen, vaadittu mm².
• Vaippa- ja palonestovaatimukset: Vakio PVC, halogeeniton vähäsavuinen tai tietty paloluokka.
• Panssarointi: Teräsnauha, teräslanka tai panssaroitumaton.
• Sovellettavat standardit ja sertifiointi: GB, IEC, ASTM tai projektikohtaiset tiedot.
• Dokumentaatio ja testaus: Tyyppitestiraportit, rutiinitestitodistukset tai kolmannen osapuolen tarkastusvaatimukset.
• Pakkaus ja toimitus: Rummun koko, pituus per rumpu, lähetysmerkit ja määräsatama.

Räätälöityihin tuotteisiin voimme kehittää ja valmistaa asiakkaan toimittamien piirustusten tai näytteiden perusteella. Suunnittelutiimimme tarkistaa tekniset vaatimukset ja vahvistaa toteutettavuuden ennen tuotantoa.

Projektin tuki, dokumentointi ja huollettavuus

Tuemme projekteja alkuperäisestä määrittelystä toimitukseen. Tiimimme toimittaa tarvittaessa tekniset tiedot, asennusohjeet ja testitodistukset. Huoltoa varten voimme toimittaa varakaapelipituuksia ja suositella yhteensopivia lisävarusteita. Vientitiimimme vastaa tarjouspyyntöihin 24 tunnin sisällä arkisin.

Kaapelit toimitetaan puurummuissa tai teräsrummuissa koosta ja määräpaikasta riippuen, ja niissä on selkeät merkinnät ja toimitusmerkit. Voimme järjestää toimituksen suuriin satamiin ja toimittaa tarvittavat vientiasiakirjat.

Usein kysytyt kysymykset

Mitä eroa on alumiiniseoskaapeleiden ja puhtaiden alumiinikaapeleiden välillä?

Alumiiniseoskaapeleissa käytetään alumiinista valmistettua johdinta, johon on lisätty pieniä lisäyksiä rautaa, kuparia, magnesiumia ja mangaania. Tämä seostus parantaa vetolujuutta, venymistä ja virumis- ja kylmävirtauskestävyyttä, jotka ovat puhtaan alumiinin tärkeimmät heikkoudet. Tuloksena on kaapeli, joka on joustavampi asennuksen aikana ja säilyttää vakaat liitännät lämpökierron aikana.

Voitko tuottaa alumiiniseoskaapeleita tiettyjen standardien tai sertifikaattien mukaisesti?

Kyllä. Vakiotuotantomme noudattaa GB/T 12706, GB/T 19666, GB/T 31840 ja 8030-sarjan spesifikaatioita. Tarvittaessa voimme valmistaa myös IEC-, ASTM- tai muiden kansainvälisten standardien mukaisesti. Ilmoita kyselyssäsi tarkka standardi ja mahdolliset sertifiointivaatimukset.

Mikä on alumiiniseoskaapeleiden suurin käytettävissä oleva jänniteluokka?

Valmistamme alumiiniseoskaapeleita jänniteluokille 0,6/1 kV - 26/35 kV. YJLHV 8030 -sarja kattaa 1 kV - 35 kV jännitteet. Korkeammissa jännitteissä ota meihin yhteyttä keskustellaksesi projektisi vaatimuksista.

Tarjoatko mukautettuja ydinkokoonpanoja ja vaippamateriaaleja?

Kyllä. Voimme valmistaa yksi- ja monisäikeisiä kaapeleita kokoonpanoissa, kuten 3 1, 4 1 ja 3 2. Vaippavaihtoehdot sisältävät PVC:tä, halogeenittomia vähäsavuisia palonestoaineita ja muita materiaaleja pyynnöstä. Saatavilla on myös räätälöity tulostus ja pakkaus.

Mitä tietoja tarvitaan tarjouksen saamiseksi?

Tarkan tarjouksen laatimiseksi tarvitsemme jänniteluokan, nimellisen poikkileikkauksen, sydämen kokoonpanon, asennustavan, vaaditun standardin, määrän ja toimituskohteen. Jos sinulla on projektispesifikaatio tai yksirivinen kaavio, jaa se kanssamme. Tiimimme tarkistaa ja vastaa 24 tunnin sisällä arkisin.

Miten kaapelit pakataan vientiä varten?

Kaapelit kelataan puu- tai teräsrummuille, ja rummun pituudet valitaan kuljetuksen ja työmaakäsittelyn mukaan. Jokaiseen rumpuun on merkitty kaapelin tyyppi, koko, pituus ja toimitusmerkit. Voimme toimittaa myös räätälöityjä pakkauksia tarvittaessa.
